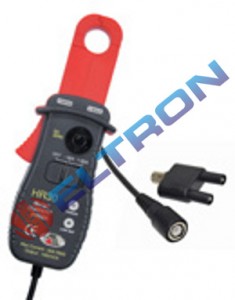

Garra de Corfrente HR30 Minipa

Código:
HR30
Marca:


Descrição

CARACTERÍSTICAS

• Indicação de Bateria Fraca: O LED vermelho acende quando
a tensão da bateria cair abaixo da tensão de operação
• Abertura da Garra: 19mm
• Diâmetro Máximo do Condutor: 19mm
• Saída: Cabo coaxial com conector BNC
• Coeficiente de Temperatura: 0.1 x (Precisão Especificada)
por grau C. (0°C ~18°C, 28°C~50°C)
• Ambiente de Operação: 0°C a 50°C, RH < 80%
• Ambiente de Armazenamento: -20°C a 70°C, RH < 80%
• Altitude: Até 2000m
• Uso Interno
• Grau de Poluição: 2
• Alimentação: Uma bateria de 9V (NEDA 1604, 6F22, 006P)
• Duração da Bateria: 100 horas (alcalina)
• Dimensões: 200(A) x 72(L) x 38(P)mm
• Peso: Aprox. 300g
• Garantia é válida por 12 (doze) meses a partir da data da
aquisição.

APLICAÇÕES

Esta é uma garra desenvolvida com alta resolução (mA), possibilitando o uso em osciloscópios e multímetros.
Destinado para medição de corrente até 30A DC/AC, sem a necessidade de interrupção ou afetar
a isolação do circuito.

SEGURANÇA
Este equipamento está de acordo com a norma EN61010-1 & EN61010-2-032, categoria III 1000V &
categoria IV 600V.
De acordo com a norma de segurança NR-10, utilize sempre equipamentos de proteção individual.

GERAL

Precisão é ±(% leitura + número de dígitos) ou especificado de outra maneira, à 23°C ± 5°C e umidade
relativa <70%.
Resistência de Carga: 10kO
Relação de Saída: 100mV/1A (DC/AC) para correntes de 30A (DC/AC)
Ciclo de calibração recomendado de 1 ano.

CORRENTE AC/DC

• Faixa: 30A
• Relação de Saída: 100mV/A
• Precisão: ±1% da leitura + 2mA
• Resolução Máxima: 1mA AC/DC
• Leitura Mínima: 5mA AC/DC
• Faixa de Frequência Efetiva: DC ~ 20kHz
• Sensibilidade à Posição do Condutor: ± 1% relativo
ao centro da garra
• Resistência de Carga: 10kW típica
• Tensão Máxima no condutor: 300V DC / 240V
AC rms
• Precisão do Sistema: (Precisão da garra+precisão
do osciloscópio/multímetro)

ACESSÓRIOS

1. Manual de Instruções
2. Bateria 9V
3. Adaptador BNC/ Banana

HR-30
